انتخاب سیستم تهویه مطبوع تنها به خنک کردن ساختمان در روزهای گرم محدود نمی‌شود. در بسیاری از پروژه‌ها از همان سیستم برای توزیع هوای گرم در فصل زمستان نیز استفاده می‌شود. داکت اسپلیت یکی از تجهیزاتی است که با طراحی مناسب می‌تواند این دو نیاز را در یک شبکه کانال پاسخ دهد.

در فصل تابستان، سیکل تبرید دستگاه وظیفه کاهش دمای هوا را بر عهده دارد. در فصل سرد نیز می‌توان بسته به طراحی سیستم، از کویل آب گرم و آب تولیدشده توسط پکیج یا موتورخانه برای گرمایش استفاده کرد. به همین دلیل هنگام انتخاب دستگاه‌هایی مانند ال جی یا میدیا گلدیران بهتر است نحوه تأمین گرمایش نیز از همان ابتدای پروژه مشخص شود.

داکت اسپلیت چیست و چه اجزایی دارد؟

داکت اسپلیت یک سیستم تهویه مطبوع کانالی است که از یونیت داخلی و یونیت خارجی تشکیل می‌شود. یونیت داخلی معمولاً در فضای سقف کاذب نصب شده و از طریق کانال به بخش‌های مختلف ساختمان متصل می‌شود. یونیت خارجی نیز در فضای آزاد قرار می‌گیرد.

در حالت سرمایش، مبرد میان این دو بخش گردش کرده و گرمای هوای داخل ساختمان را جذب می‌کند. سپس فن یونیت داخلی، هوای خنک‌شده را به شبکه کانال هدایت می‌کند تا از طریق دریچه‌ها وارد اتاق‌ها شود.

وجود همین شبکه کانال باعث می‌شود بتوان از یک یونیت داخلی برای توزیع هوا در چند قسمت ساختمان استفاده کرد. این ویژگی در آپارتمان‌های چنداتاقه، دفاتر اداری، کلینیک‌ها و برخی فضاهای تجاری کاربرد دارد.

گرمایش داکت اسپلیت چگونه انجام می‌شود؟

یکی از روش‌های رایج برای گرمایش این سیستم، استفاده از آب گرم پکیج یا موتورخانه است. برای این کار یک کویل در مسیر هوای یونیت داخلی نصب می‌شود.

آب گرم وارد لوله‌های کویل شده و فن دستگاه هوا را از سطح آن عبور می‌دهد. در نتیجه هوای گرم از طریق همان کانال‌های موجود در ساختمان پخش می‌شود.

این روش باعث می‌شود شبکه کانال داکت اسپلیت فقط مخصوص فصل تابستان نباشد و بتوان از آن برای انتقال هوای گرم در فصل سرد نیز استفاده کرد.

البته عملکرد مناسب این بخش به انتخاب صحیح کویل، دمای آب، حجم هوای عبوری و طراحی لوله‌کشی بستگی دارد.

کویل آب گرم داکت اسپلیت چه کاربردی دارد؟

کویل آب گرم داکت اسپلیت در واقع یک مبدل حرارتی است که حرارت آب گرم را به هوای عبوری منتقل می‌کند. آب مورد نیاز این قطعه معمولاً توسط پکیج یا موتورخانه ساختمان تأمین می‌شود.

کویل از مجموعه‌ای از لوله‌ها و فین‌ها تشکیل شده است. آب گرم داخل لوله‌ها جریان پیدا می‌کند و فین‌ها سطح انتقال حرارت را افزایش می‌دهند. هوایی که توسط فن داکت اسپلیت از میان این بخش عبور می‌کند، گرم شده و وارد کانال‌ها می‌شود.

برای داشتن گرمایش مطلوب، کویل باید متناسب با بار گرمایشی ساختمان و ظرفیت هوادهی دستگاه انتخاب شود. انتخاب یک کویل کوچک‌تر از نیاز می‌تواند باعث شود دمای هوای خروجی برای گرم کردن ساختمان کافی نباشد.

ظرفیت کویل آب گرم چگونه تعیین می‌شود؟

ظرفیت کویل را نمی‌توان بدون توجه به شرایط پروژه تعیین کرد. مساحت ساختمان، میزان اتلاف حرارت، منطقه آب‌وهوایی، دمای آب ورودی و مقدار هوای عبوری از کویل همگی روی انتخاب آن تأثیر دارند.

همچنین دمای آب تولیدشده توسط پکیج یا موتورخانه باید با شرایط طراحی کویل هماهنگ باشد.

در زمان طراحی بهتر است مواردی مانند دبی آب، ابعاد کویل، تعداد ردیف‌ها، سطح فین و افت فشار نیز مورد توجه قرار گیرد. هدف این است که کویل بتواند گرمای مورد نیاز ساختمان را بدون ایجاد اختلال در هوادهی سیستم تأمین کند.

بنابراین انتخاب ظرفیت داکت اسپلیت و ظرفیت کویل دو موضوع جدا از هم نیستند و باید در قالب یک سیستم واحد بررسی شوند.

داکت اسپلیت ال جی چگونه برای پروژه انتخاب می‌شود؟

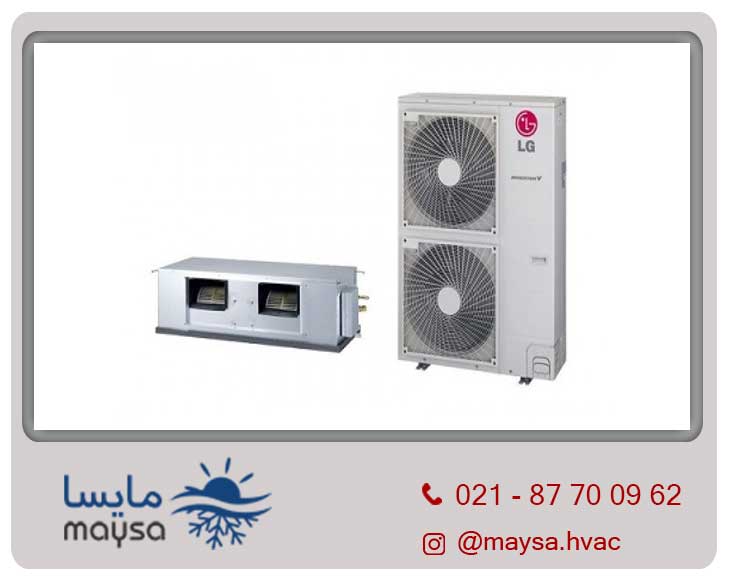

برای بررسی داکت اسپلیت ال جی (LG) ابتدا باید بار سرمایشی ساختمان مشخص شود. ظرفیت دستگاه باید با متراژ، ارتفاع سقف، شرایط جغرافیایی، تعداد پنجره‌ها، جهت تابش و نوع کاربری فضا متناسب باشد.

پس از تعیین ظرفیت، مشخصات مدل مورد نظر مانند نوع کمپرسور، ظرفیت هوادهی، فشار استاتیکی، ابعاد یونیت داخلی و برق مصرفی بررسی می‌شود.

در پروژه‌ای که قرار است گرمایش از طریق آب گرم انجام شود، فضای نصب کویل نیز اهمیت پیدا می‌کند. یونیت داخلی، کویل و کانال باید به شکلی جانمایی شوند که علاوه بر عملکرد مناسب، امکان سرویس و بازدید دوره‌ای نیز وجود داشته باشد.

شرایط نصب یونیت خارجی نیز باید بررسی شود. فضای اطراف کندانسور باید امکان گردش مناسب هوا داشته باشد و فاصله میان یونیت داخلی و خارجی با محدوده مجاز مدل دستگاه هماهنگ باشد.

داکت اسپلیت میدیا گلدیران چه کاربردی دارد؟

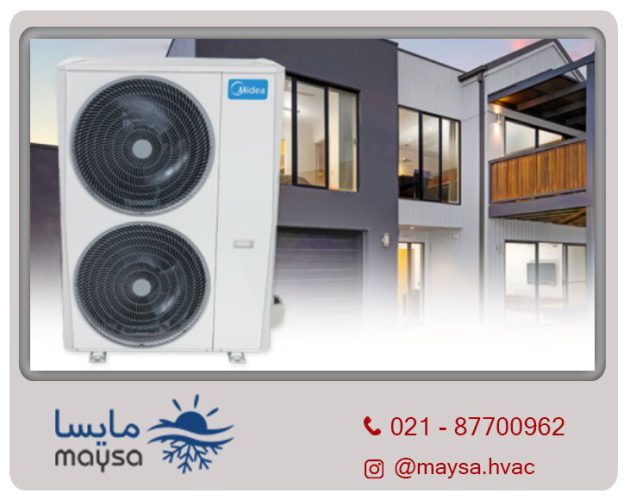

داکت اسپلیت میدیا گلدیران (Midea) نیز می‌تواند برای پروژه‌های مسکونی، اداری و تجاری مورد بررسی قرار گیرد. مانند هر سیستم کانالی دیگر، عملکرد نهایی آن فقط به خود دستگاه وابسته نیست و کیفیت طراحی و اجرا نیز اهمیت زیادی دارد.

در هنگام انتخاب مدل مناسب باید ظرفیت سرمایشی، میزان هوادهی، فشار فن و شرایط برق ساختمان بررسی شود.

فشار استاتیکی به‌خصوص در ساختمان‌هایی که شبکه کانال طولانی‌تر یا تعداد دریچه‌های بیشتری دارند اهمیت دارد. دستگاه باید بتواند هوای مورد نیاز را با توجه به مقاومت شبکه کانال به نقاط مختلف ساختمان برساند.

اگر قرار باشد سیستم در زمستان همراه کویل آب گرم مورد استفاده قرار گیرد، شرایط یونیت داخلی و شبکه کانال باید با نیاز گرمایشی پروژه نیز هماهنگ شود.

ال جی و میدیا گلدیران چگونه مقایسه می‌شوند؟

مقایسه دو برند زمانی منطقی است که دستگاه‌هایی با ظرفیت مشابه مورد بررسی قرار گیرند. مقایسه یک مدل کم‌ظرفیت با دستگاهی در رده بالاتر نمی‌تواند معیار مناسبی برای انتخاب باشد.

در مقایسه مدل‌های ال جی و میدیا گلدیران می‌توان مشخصاتی مانند ظرفیت سرمایشی، نوع کمپرسور، برق مصرفی، میزان هوادهی، فشار استاتیکی، سطح صدا، ابعاد یونیت داخلی، شرایط گارانتی و خدمات پس از فروش را بررسی کرد.

در کنار مشخصات فنی، هزینه نهایی اجرا نیز اهمیت دارد. قیمت داکت اسپلیت فقط یکی از اجزای هزینه پروژه است و موارد دیگری مانند کانال‌کشی، لوله مسی، دریچه‌ها، عایق، کابل‌کشی، نصب و کویل آب گرم نیز باید در بودجه لحاظ شوند.

کانال‌کشی چه ارتباطی با گرمایش دارد؟

در فصل زمستان همان شبکه‌ای که هوای سرد را در تابستان منتقل می‌کند، وظیفه توزیع هوای گرم را نیز بر عهده دارد. بنابراین طراحی کانال روی هر دو حالت سرمایش و گرمایش تأثیر می‌گذارد.

اگر ابعاد کانال نامناسب باشد، برخی اتاق‌ها ممکن است هوای کافی دریافت نکنند. نشتی کانال نیز می‌تواند باعث هدررفت انرژی شود.

عایق‌کاری مناسب اهمیت ویژه‌ای دارد؛ زیرا در زمستان بخشی از گرمای هوا ممکن است در مسیر کانال از بین برود. در تابستان نیز ضعف عایق می‌تواند باعث افزایش اتلاف سرمایش شود.

جانمایی دریچه‌ها نیز باید به شکلی انجام شود که هوای خروجی بتواند به صورت مناسب در محیط پخش شود.

لوله‌کشی کویل آب گرم چگونه اجرا می‌شود؟

برای استفاده از کویل، باید لوله رفت و برگشت آب میان پکیج یا موتورخانه و کویل اجرا شود. مسیر این لوله‌ها بهتر است از ابتدا در نقشه تأسیسات ساختمان مشخص شود.

لوله‌های آب گرم باید عایق شوند تا میزان اتلاف حرارت در مسیر کاهش پیدا کند. همچنین نصب شیرآلات مناسب، امکان قطع و وصل جریان و هواگیری سیستم باید در نظر گرفته شود.

وجود هوای اضافی در مدار می‌تواند گردش آب و انتقال حرارت را مختل کند. به همین دلیل هواگیری صحیح پس از نصب اهمیت دارد.

پمپ گردش آب نیز باید بتواند دبی لازم را در مدار تأمین کند. این موضوع به‌خصوص در پروژه‌هایی که مسیر لوله طولانی است یا چند کویل در ساختمان وجود دارد اهمیت بیشتری پیدا می‌کند.

محل نصب کویل چگونه انتخاب می‌شود؟

کویل معمولاً در ارتباط با مسیر هوای یونیت داخلی قرار می‌گیرد تا هوای خروجی فن از روی آن عبور کند. ابعاد و محل نصب باید به گونه‌ای باشد که مسیر هوا بیش از حد محدود نشود.

دسترسی به کویل برای سرویس نیز باید در نظر گرفته شود. در صورت نیاز به بررسی نشتی، رسوب‌زدایی یا تعمیرات، وجود فضای کافی در اطراف آن می‌تواند انجام خدمات را ساده‌تر کند.

همچنین بهتر است پیش از تکمیل سقف کاذب، محل یونیت داخلی، کویل، اتصالات و دریچه بازدید مشخص شده باشد.

دمای ساختمان چگونه کنترل می‌شود؟

ترموستات داکت اسپلیت وظیفه کنترل عملکرد سیستم را بر عهده دارد. در حالت گرمایش با کویل آب گرم نیز می‌توان کنترل جریان آب یا عملکرد فن را با توجه به طراحی سیستم انجام داد.

هدف این است که با رسیدن دمای محیط به مقدار تنظیم‌شده، عملکرد سیستم متناسب با نیاز ساختمان مدیریت شود.

نوع کنترل مورد استفاده ممکن است در پروژه‌های مختلف متفاوت باشد. بنابراین در ساختمان‌هایی که کنترل دقیق دمای اتاق‌ها اهمیت زیادی دارد، بهتر است این موضوع از مرحله طراحی بررسی شود.

برای انتخاب سیستم کامل چه مواردی باید هم‌زمان بررسی شوند؟

هنگام انتخاب سیستم نباید داکت اسپلیت و کویل آب گرم را جدا از یکدیگر در نظر گرفت. ظرفیت سرمایشی دستگاه، ظرفیت گرمایشی کویل، کانال‌کشی، منبع آب گرم و شرایط ساختمان باید با یکدیگر هماهنگ باشند.

برای یک انتخاب دقیق‌تر بهتر است ابتدا بار سرمایشی و گرمایشی ساختمان محاسبه شود. سپس می‌توان ظرفیت مناسب داکت اسپلیت را تعیین کرد و در مرحله بعد کویلی متناسب با نیاز گرمایشی انتخاب کرد.

اگر قصد مقایسه مدل‌های ال جی و میدیا گلدیران را دارید، می‌توانید مشخصات فنی دستگاه‌ها و شرایط نصب آن‌ها را در کنار نیاز واقعی پروژه بررسی کنید. برای اطلاع از مدل‌های موجود، بررسی کویل آب گرم مناسب و دریافت راهنمایی درباره ظرفیت سیستم نیز امکان مراجعه به سایت maysa-co.com یا تماس با کارشناسان تهویه مطبوع مایسا از طریق شماره 87700962-021 وجود دارد.

به این ترتیب به جای انتخاب جداگانه چند تجهیز، مجموعه سرمایش و گرمایش ساختمان به‌عنوان یک سیستم کامل بررسی می‌شود و امکان هماهنگی بهتر میان دستگاه، کویل، کانال و تأسیسات گرمایشی فراهم خواهد شد.
