نوار نقاله در خطوط تولید مواد غذایی چه کاربردی دارد؟ - ادوربای

در یک کارخانه صنایع غذایی، مواد اولیه و محصولات باید بارها از یک بخش به بخش دیگر منتقل شوند؛ از دریافت مواد اولیه و شست‌وشو گرفته تا فرآوری، پخت، بسته‌بندی و انبارش. اگر این جابه‌جایی به‌صورت دستی انجام شود، علاوه بر افزایش نیروی انسانی موردنیاز، سرعت تولید کاهش پیدا می‌کند و احتمال آسیب به محصول و آلودگی نیز بیشتر می‌شود.

اینجاست که نوار نقاله (Conveyor Belt) به یکی از تجهیزات مهم خطوط تولید تبدیل می‌شود.

نوار نقاله فقط یک تسمه متحرک برای جابه‌جایی محصول نیست. در یک خط تولید مدرن، نوع نوار، جنس سطح، سرعت حرکت، نحوه شست‌وشو، طراحی سازه و ارتباط آن با سایر تجهیزات باید متناسب با محصول و فرآیند تولید انتخاب شود.

نوار نقاله چیست؟

نوار نقاله سیستمی مکانیکی برای انتقال مواد و محصولات از یک نقطه به نقطه دیگر است.

یک نوار نقاله معمولاً از اجزایی مانند:

تسمه یا نوار
موتور و گیربکس
رولیک یا سیستم نگهدارنده
شاسی
قرقره‌های محرک و انتهایی
سیستم کنترل سرعت
تجهیزات ایمنی

تشکیل می‌شود.

محصول روی سطح نوار قرار می‌گیرد و با حرکت آن به مرحله بعدی خط تولید منتقل می‌شود.

البته در صنایع غذایی، طراحی نوار نقاله تفاوت‌هایی با بسیاری از خطوط صنعتی دیگر دارد؛ چون محصول ممکن است مستقیماً با سطح نوار در تماس باشد.

مهم‌ترین کاربرد نوار نقاله در صنایع غذایی چیست؟

اصلی‌ترین کاربرد نوار نقاله، انتقال پیوسته و کنترل‌شده مواد و محصولات بین مراحل مختلف تولید است.

برای مثال در یک خط تولید مواد غذایی ممکن است مسیر محصول به شکل زیر باشد:

دریافت مواد اولیه → شست‌وشو → جداسازی → فرآوری → پخت → خنک‌سازی → بسته‌بندی → بازرسی → انبار

نوار نقاله می‌تواند در بخش‌های مختلف این مسیر، محصول را بدون نیاز به جابه‌جایی دستی منتقل کند.

این موضوع به‌خصوص در خطوطی که حجم تولید بالا و فرآیند پیوسته است، اهمیت زیادی دارد.

چرا نوار نقاله باعث افزایش سرعت تولید می‌شود؟

در جابه‌جایی دستی، سرعت انتقال محصول به تعداد کارکنان و نحوه انجام کار وابسته است.

اما نوار نقاله می‌تواند محصولات را با سرعت مشخص و به شکل مداوم انتقال دهد.

این موضوع باعث می‌شود مراحل مختلف خط تولید بهتر با یکدیگر هماهنگ شوند.

برای مثال اگر دستگاه بسته‌بندی ظرفیت مشخصی داشته باشد، سرعت نوار نقاله می‌تواند متناسب با ظرفیت آن تنظیم شود تا محصول با سرعت بیش از ظرفیت دستگاه وارد مرحله بسته‌بندی نشود.

نوار نقاله چگونه به اتوماسیون خط تولید کمک می‌کند؟

یکی از مهم‌ترین کاربردهای نوار نقاله، ایجاد ارتباط بین تجهیزات مختلف است.

فرض کنید یک خط تولید شامل دستگاه‌های شست‌وشو، برش، فرآوری و بسته‌بندی باشد. اگر بین هر دستگاه نیاز به انتقال دستی محصول وجود داشته باشد، اتوماسیون خط ناقص خواهد بود.

نوار نقاله می‌تواند این تجهیزات را به یک سیستم یکپارچه تبدیل کند.

در خطوط پیشرفته، سرعت نوارها و وضعیت تجهیزات نیز می‌تواند توسط سیستم‌های کنترل صنعتی مانند PLC و HMI مدیریت شود.

کاربرد نوار نقاله در انتقال مواد اولیه

نوار نقاله می‌تواند از همان ابتدای خط تولید مورد استفاده قرار بگیرد.

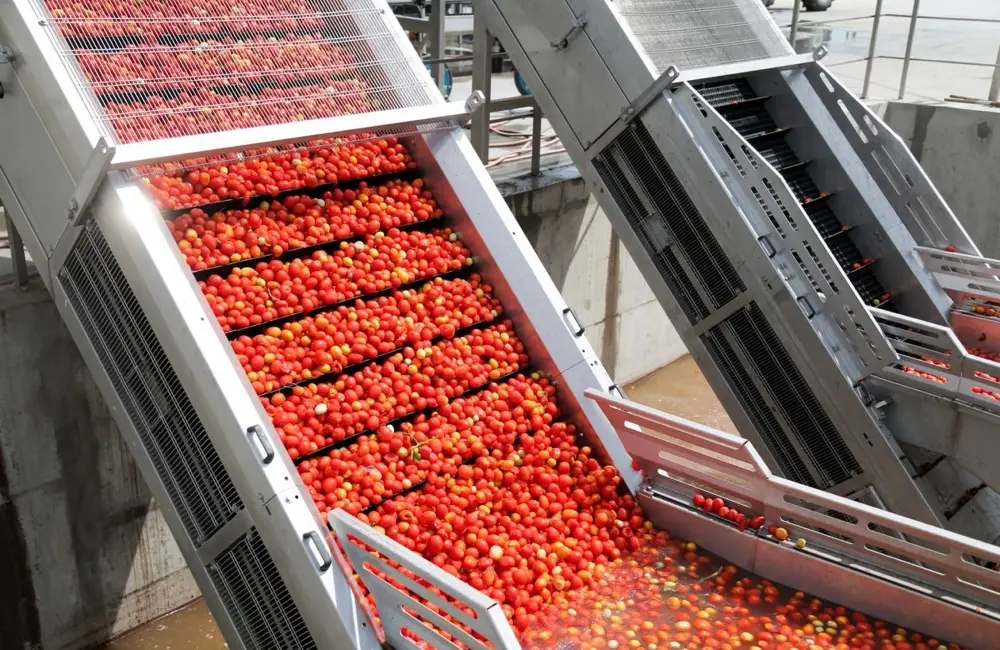

برای مثال در صنایع فرآوری میوه و سبزیجات، محصولات پس از دریافت ممکن است توسط نوار نقاله به بخش‌های مختلف منتقل شوند.

در این مرحله، طراحی نوار باید با ویژگی‌های محصول هماهنگ باشد.

اگر محصول حساس و آسیب‌پذیر باشد، سرعت، ارتفاع انتقال و نوع سطح نوار اهمیت بیشتری پیدا می‌کند.

کاربرد نوار نقاله در شست‌وشوی مواد غذایی

در برخی خطوط تولید، مواد غذایی پیش از فرآوری باید شسته یا پاک‌سازی شوند.

نوار نقاله می‌تواند محصول را از بخش دریافت به سیستم شست‌وشو منتقل کند یا در برخی طراحی‌ها بخشی از فرآیند شست‌وشو را نیز پوشش دهد.

در چنین کاربردی، مقاومت نوار و سازه در برابر آب و مواد شوینده اهمیت زیادی دارد.

همچنین طراحی باید به گونه‌ای باشد که آب و مواد غذایی در قسمت‌های غیرقابل دسترس جمع نشوند.

نوار نقاله در مرحله فرآوری چه نقشی دارد؟

در فرآیندهایی مانند:

برش
پوست‌گیری
جداسازی
مرتب‌سازی
وزن‌کشی
بازرسی
پرکردن
مونتاژ مواد غذایی

می‌توان از نوار نقاله برای انتقال محصول استفاده کرد.

در برخی خطوط، نوار نقاله فقط وظیفه انتقال را بر عهده ندارد و محصول هنگام حرکت روی نوار تحت عملیات دیگری نیز قرار می‌گیرد.

برای مثال ممکن است دوربین‌های کنترل کیفیت، سیستم‌های توزین یا تجهیزات تشخیص محصول در مسیر نوار نصب شوند.

نوار نقاله چه نقشی در بسته‌بندی مواد غذایی دارد؟

بخش بسته‌بندی یکی از قسمت‌هایی است که استفاده از نوار نقاله در آن بسیار رایج است.

محصول می‌تواند پس از فرآوری به دستگاه‌های:

پرکن
درب‌بند
لیبل‌زن
شیرینگ
جعبه‌گذاری
بازرسی
فلزیاب

منتقل شود.

سرعت و موقعیت محصول روی نوار در این بخش اهمیت زیادی دارد؛ زیرا اگر محصول با فاصله یا سرعت نامناسب وارد دستگاه بسته‌بندی شود، احتمال ایجاد توقف یا خطا افزایش پیدا می‌کند.

نوار نقاله چگونه به کاهش تماس دست با محصول کمک می‌کند؟

یکی از مزایای مهم اتوماسیون در صنایع غذایی، کاهش جابه‌جایی دستی محصول است.

هرچه محصول کمتر توسط افراد جابه‌جا شود، یکی از مسیرهای بالقوه انتقال آلودگی کاهش پیدا می‌کند.

البته این موضوع به معنی بی‌نیازی از رعایت بهداشت کارکنان نیست.

خود نوار نقاله نیز باید به‌صورت منظم تمیز و در صورت نیاز ضدعفونی شود؛ زیرا سطح نوار می‌تواند مستقیماً با محصول تماس داشته باشد.

چرا طراحی بهداشتی نوار نقاله اهمیت دارد؟

در تجهیزات صنایع غذایی، تنها جنس قطعات مهم نیست؛ طراحی بهداشتی (Hygienic Design) نیز اهمیت زیادی دارد.

نوار نقاله نباید محل مناسبی برای تجمع:

ذرات غذا
چربی
آب
مواد شوینده
آلودگی میکروبی

ایجاد کند.

وجود شکاف‌های غیرضروری، گوشه‌های غیرقابل دسترس یا قطعاتی که به‌سختی تمیز می‌شوند می‌تواند عملیات نظافت را دشوار کند.

به همین دلیل در طراحی تجهیزات غذایی باید امکان تمیزکاری و بازرسی از ابتدا در نظر گرفته شود.

جنس نوار نقاله در صنایع غذایی چیست؟

نوع تسمه به کاربرد و محصول بستگی دارد.

در برخی خطوط از تسمه‌های پلیمری مخصوص صنایع غذایی استفاده می‌شود و در برخی کاربردها ممکن است از نوارهای فلزی یا ترکیبی استفاده شود.

جنس نوار باید با مواردی مانند:

نوع ماده غذایی
دمای فرآیند
رطوبت
مواد شوینده
سرعت خط
وزن محصول
روش شست‌وشو

سازگار باشد.

بنابراین انتخاب تسمه صرفاً بر اساس قیمت یا ظاهر آن تصمیم مناسبی نیست.

چرا استیل در سازه نوار نقاله استفاده می‌شود؟

در بسیاری از خطوط صنایع غذایی، بخش‌هایی از شاسی و تجهیزات نوار نقاله از فولاد زنگ‌نزن ساخته می‌شوند.

دلیل آن مقاومت مناسب در برابر خوردگی و سازگاری بهتر با محیط‌های مرطوب و فرآیندهای شست‌وشو است.

البته همان‌طور که در مورد سایر تجهیزات غذایی نیز مطرح است، استفاده از استیل به‌تنهایی به معنی بهداشتی بودن تجهیز نیست.

طراحی اتصالات، کیفیت جوشکاری، پرداخت سطح و امکان تمیزکاری هم اهمیت دارند.

انواع نوار نقاله مورد استفاده در صنایع غذایی

یک نوع نوار نقاله برای تمام خطوط تولید مناسب نیست.

بسته به فرآیند می‌توان از انواع مختلفی استفاده کرد.

نوار نقاله تسمه‌ای

یکی از رایج‌ترین انواع نوار نقاله است و برای انتقال طیف گسترده‌ای از محصولات کاربرد دارد.

ساختار نسبتاً ساده و امکان استفاده از تسمه‌های مختلف باعث شده است در بسیاری از خطوط غذایی مورد استفاده قرار گیرد.

نوار نقاله مدولار پلاستیکی

این نوع نوار از قطعات یا ماژول‌های به‌هم‌پیوسته تشکیل می‌شود.

یکی از مزایای آن امکان تعویض یا تعمیر بخش‌هایی از نوار در برخی طراحی‌هاست.

این سیستم در بسیاری از خطوط بسته‌بندی و فرآوری مواد غذایی دیده می‌شود.

نوار نقاله غلتکی

در این سیستم، محصول روی مجموعه‌ای از رولرها حرکت می‌کند.

این نوع بیشتر برای بسته‌ها، کارتن‌ها، ظروف و محصولاتی که شکل و استحکام مناسبی برای انتقال روی رولر دارند کاربرد دارد.

نوار نقاله فلزی

در برخی فرآیندهای خاص که دمای بالا، شست‌وشوی شدید یا ویژگی‌های مکانیکی خاص موردنظر است، از نوارهای فلزی استفاده می‌شود.

انتخاب آن به شرایط واقعی فرآیند بستگی دارد.

نوار نقاله در خطوط منجمد و سردخانه‌ای

محصولات منجمد شرایط خاصی دارند.

نوار مورد استفاده در این خطوط باید بتواند در دمای پایین عملکرد خود را حفظ کند و در صورت نیاز با فرآیندهای شست‌وشو و ضدعفونی سازگار باشد.

همچنین اگر محصول از بخش تولید به سردخانه منتقل می‌شود، طراحی مسیر انتقال باید با شرایط دمایی کل فرآیند هماهنگ باشد.

سرعت نوار نقاله چگونه تعیین می‌شود؟

سرعت نوار یک عدد ثابت و عمومی برای تمام خطوط نیست.

این سرعت به عوامل مختلفی وابسته است، از جمله:

نوع محصول
ظرفیت تولید
وزن محصول
فاصله محصولات
نوع دستگاه بعدی
حساسیت محصول
عملیات انجام‌شده روی نوار

برای مثال اگر محصول باید توسط دوربین بررسی شود، فاصله و سرعت آن باید با توان سیستم بازرسی هماهنگ باشد.

در برخی خطوط نیز از اینورتر یا VFD برای کنترل سرعت موتور استفاده می‌شود.

اگر سرعت نوار بیش از حد زیاد باشد چه اتفاقی می‌افتد؟

سرعت بیش از حد می‌تواند باعث شود محصول فرصت کافی برای فرآیندهایی مانند بازرسی، توزین یا مرتب‌سازی نداشته باشد.

در محصولات حساس نیز ممکن است احتمال افتادن، ضربه یا تغییر شکل افزایش پیدا کند.

از طرف دیگر سرعت خیلی پایین نیز ظرفیت خط را کاهش می‌دهد و ممکن است باعث ایجاد گلوگاه در مراحل دیگر شود.

بنابراین سرعت نوار باید با ظرفیت کل خط تولید هماهنگ باشد.

نوار نقاله و گلوگاه تولید

یکی از نکات مهم در طراحی خط تولید، هماهنگ کردن ظرفیت تجهیزات است.

اگر یک دستگاه بتواند در هر ساعت ۱۰۰۰ واحد محصول پردازش کند اما نوار نقاله فقط ظرفیت انتقال ۶۰۰ واحد را داشته باشد، نوار به یک Bottleneck یا گلوگاه تبدیل می‌شود.

برعکس، اگر نوار با ظرفیت بسیار بیشتر از دستگاه بعدی کار کند، ممکن است محصول در مقابل آن دستگاه تجمع پیدا کند.

بنابراین نوار نقاله باید به عنوان بخشی از کل خط طراحی شود، نه یک تجهیز مستقل.

شست‌وشوی نوار نقاله چرا اهمیت دارد؟

چون نوار ممکن است مستقیماً با محصول تماس داشته باشد، نظافت آن اهمیت زیادی دارد.

برنامه شست‌وشو باید بر اساس نوع محصول و شرایط تولید طراحی شود.

در این فرآیند ممکن است مواردی مانند:

نوع شوینده
دمای آب
فشار شست‌وشو
زمان تماس
روش ضدعفونی
نحوه خشک شدن

اهمیت پیدا کنند.

در خطوط غذایی، باقی ماندن آب و رطوبت در قسمت‌هایی از نوار یا سازه نیز باید کنترل شود.

نوار نقاله چگونه روی کیفیت محصول اثر می‌گذارد؟

عملکرد نوار فقط روی سرعت تولید تأثیر ندارد.

انتخاب نامناسب می‌تواند باعث:

آسیب فیزیکی محصول
تجمع محصول
افتادن مواد
آلودگی
افزایش ضایعات
توقف خط

شود.

برای مثال محصولی که بافت نرم دارد به نوار و سرعت متفاوتی نسبت به محصول خشک و مقاوم نیاز خواهد داشت.

هنگام انتخاب نوار نقاله برای کارخانه مواد غذایی چه نکاتی مهم است؟

پیش از خرید یا طراحی نوار نقاله، بهتر است این موارد مشخص شوند:

نوع محصول:
جامد، مایع، بسته‌بندی‌شده، تازه، منجمد یا پخته؟

دمای کار:
آیا نوار در دمای محیط، سردخانه یا شرایط حرارتی کار می‌کند؟

ظرفیت خط:
چه مقدار محصول باید در ساعت منتقل شود؟

تماس مستقیم با محصول:
آیا محصول مستقیماً روی تسمه قرار می‌گیرد؟

روش شست‌وشو:
شست‌وشوی دستی است یا سیستم شست‌وشوی مکانیزه دارید؟

شرایط محیط:
محیط خشک است یا دائماً در معرض آب و مواد شوینده قرار دارد؟

سرعت موردنیاز:
آیا سرعت ثابت کافی است یا باید قابل تنظیم باشد؟

اتصال به تجهیزات دیگر:
نوار قرار است با چه دستگاه‌هایی هماهنگ شود؟

اشتباه رایج در خرید نوار نقاله چیست؟

یکی از اشتباهات متداول این است که نوار نقاله را فقط بر اساس طول، عرض و قیمت انتخاب کنیم.

در حالی که دو نوار با ابعاد مشابه می‌توانند برای دو کاربرد کاملاً متفاوت مناسب باشند.

جنس تسمه، طراحی شاسی، موتور، گیربکس، قابلیت شست‌وشو، سرعت، ظرفیت بار و شرایط محیطی باید در کنار یکدیگر بررسی شوند.

همچنین اگر تجهیز برای صنایع غذایی طراحی می‌شود، قابلیت نظافت و نگهداری باید از ابتدا بخشی از مشخصات فنی آن باشد.

جمع‌بندی

نوار نقاله یکی از تجهیزات کلیدی در بسیاری از خطوط تولید مواد غذایی است و وظیفه آن فقط جابه‌جایی محصول نیست. این سیستم می‌تواند انتقال مواد اولیه، اتصال تجهیزات مختلف، افزایش سرعت تولید، کاهش جابه‌جایی دستی، کمک به اتوماسیون و انتقال محصول به بخش بسته‌بندی و انبار را بر عهده داشته باشد.

در صنایع غذایی، انتخاب نوار مناسب اهمیت بیشتری پیدا می‌کند؛ زیرا تجهیز باید علاوه بر ظرفیت و سرعت مناسب، از نظر بهداشت، قابلیت شست‌وشو، مقاومت در برابر رطوبت و مواد شوینده و سازگاری با محصول نیز شرایط مناسبی داشته باشد.

در نهایت، بهترین نوار نقاله لزوماً بزرگ‌ترین یا گران‌ترین مدل نیست؛ بلکه مدلی است که با نوع محصول، ظرفیت خط، فرآیند تولید، شرایط شست‌وشو و تجهیزات قبل و بعد از خود به‌درستی هماهنگ شده باشد.
