اگر تا به حال درباره تولید ورق فولادی، میلگرد، تیرآهن یا مقاطع فولادی مطالعه کرده باشید، احتمالاً با اصطلاح نورد روبه‌رو شده‌اید. بخش قابل‌توجهی از محصولاتی که در ساختمان‌سازی، خودروسازی، صنایع نفت و گاز، ماشین‌آلات و بسیاری از صنایع دیگر استفاده می‌شوند، در مرحله‌ای از تولید از فرآیند نورد عبور کرده‌اند.
اما نورد دقیقاً چیست؟
به زبان ساده، نورد فولاد فرآیندی است که در آن فولاد از بین غلتک‌های دوار عبور می‌کند تا ضخامت، شکل یا ابعاد آن تغییر کند. این فرآیند می‌تواند در دمای بالا یا پایین انجام شود و بسته به نوع محصول، تجهیزات و مشخصات موردنظر، روش‌های مختلفی دارد.
نورد فقط برای کاهش ضخامت فولاد نیست. با استفاده از خطوط مختلف نورد می‌توان شمش یا اسلب فولادی را به ورق، میلگرد، تیرآهن، نبشی، ناودانی، ریل و انواع مقاطع فولادی تبدیل کرد.
نورد فولاد چگونه انجام می‌شود؟
اصل کار نورد نسبتاً ساده است. یک قطعه فولادی بین دو یا چند غلتک قرار می‌گیرد. غلتک‌ها در جهت‌های مشخص می‌چرخند و فولاد را به داخل خود می‌کشند.
فشار واردشده باعث می‌شود سطح مقطع فولاد کاهش پیدا کند یا شکل آن تغییر کند.
برای مثال، اگر یک اسلب فولادی ضخیم وارد خط نورد شود، غلتک‌ها به‌تدریج ضخامت آن را کاهش می‌دهند تا در نهایت به ورق یا کلاف فولادی با ضخامت مشخص تبدیل شود.
در تولید مقاطع نیز شکل غلتک‌ها به گونه‌ای طراحی می‌شود که فولاد هنگام عبور، فرم موردنظر را پیدا کند.
بنابراین می‌توان گفت:
ماده اولیه فولادی + غلتک‌های مناسب + فشار کنترل‌شده + عبورهای متوالی = محصول نوردشده
البته خطوط صنعتی بسیار پیچیده‌تر از این توضیح ساده هستند و کنترل دما، سرعت، نیروی نورد، خنک‌کاری و ابعاد محصول در آنها اهمیت زیادی دارد.
فولاد قبل از نورد چه شکلی دارد؟
محصولی که وارد خط نورد می‌شود به نوع کارخانه و محصول نهایی بستگی دارد.
برخی از مواد اولیه رایج عبارت‌اند از:
- اسلب فولادی برای تولید ورق
- بیلت برای تولید میلگرد و برخی مقاطع
- بلوم برای تولید مقاطع سنگین و برخی محصولات خاص
- شمش‌های فولادی در بعضی فرآیندهای تولید
به همین دلیل، نورد را می‌توان یکی از مراحل اصلی تبدیل محصولات نیمه‌نهایی فولادی به محصولات قابل‌استفاده صنعتی دانست.
البته در برخی زنجیره‌های تولید، فولاد پس از نورد ممکن است وارد مراحل دیگری مانند عملیات حرارتی، اسیدشویی، پوشش‌دهی، برش یا شکل‌دهی شود.
نورد گرم چیست؟
نورد گرم یکی از مهم‌ترین روش‌های شکل‌دهی فولاد است. در این روش، فولاد پیش از ورود به بخش اصلی نورد تا دمای مناسب برای تغییر شکل گرم می‌شود.
هدف از گرم کردن این است که فولاد در شرایطی قرار بگیرد که تغییر شکل آن با نیروی کمتری امکان‌پذیر باشد.
فرآیند کلی می‌تواند شامل مراحل زیر باشد:
گرم کردن → پوسته‌زدایی → نورد اولیه → نورد نهایی → خنک‌کاری → برش یا کلاف‌پیچی
دمای دقیق فرآیند به نوع فولاد، ترکیب شیمیایی، ابعاد اولیه و محصول نهایی بستگی دارد.
چرا فولاد را گرم می‌کنند؟
در دمای بالا، شکل‌دهی فولاد آسان‌تر می‌شود و امکان کاهش قابل‌توجه ابعاد در چند مرحله وجود دارد.
به همین دلیل نورد گرم برای تولید محصولات مختلفی مانند:
- ورق گرم
- میلگرد
- تیرآهن
- نبشی
- ناودانی
- ریل
- برخی مقاطع فولادی
کاربرد گسترده‌ای دارد.
نورد سرد چیست؟
در نورد سرد، فولاد پس از انجام فرآیندهای آماده‌سازی، در دمایی پایین‌تر از شرایط نورد گرم شکل‌دهی می‌شود.
نورد سرد معمولاً برای زمانی اهمیت پیدا می‌کند که تولیدکننده به دقت ابعادی بیشتر، سطح صاف‌تر و خواص مکانیکی مشخص‌تر نیاز داشته باشد.
یکی از کاربردهای مهم آن، کاهش بیشتر ضخامت ورق‌هایی است که ابتدا در خط نورد گرم تولید شده‌اند.
در بسیاری از خطوط تولید ورق، مسیر کلی به این صورت است:
اسلب → نورد گرم → ورق گرم → آماده‌سازی سطح → نورد سرد → عملیات تکمیلی
البته همه محصولات فولادی الزاماً این مسیر را طی نمی‌کنند.
تفاوت نورد گرم و نورد سرد چیست؟
مهم‌ترین تفاوت این دو فرآیند در شرایط دمایی و ویژگی محصول نهایی است.
| ویژگی | نورد گرم | نورد سرد |
|---|---|---|
| شرایط فرآیند | در دمای بالا | در دمای پایین‌تر |
| نیروی موردنیاز | معمولاً کمتر برای تغییر شکل‌های بزرگ | بیشتر |
| دقت ابعادی | مناسب | معمولاً بالاتر |
| کیفیت سطح | معمولاً زبرتر | معمولاً صاف‌تر |
| میزان تغییر شکل | امکان کاهش ضخامت زیاد | مناسب برای کاهش و کنترل دقیق‌تر |
| کاربرد | ورق گرم، مقاطع، میلگرد و… | ورق‌های دقیق‌تر و محصولات با سطح بهتر |
البته این جدول یک مقایسه کلی است و ویژگی واقعی محصول به گرید فولاد، خط تولید و عملیات تکمیلی آن بستگی دارد.
نقش غلتک‌ها در فرآیند نورد
غلتک مهم‌ترین ابزار شکل‌دهی در خط نورد است. اما همه غلتک‌ها یک شکل و یک کاربرد ندارند.
در تولید ورق، غلتک‌ها معمولاً سطحی دارند که باعث کاهش ضخامت و کنترل عرض محصول می‌شود.
در تولید مقاطع، هندسه غلتک اهمیت بیشتری پیدا می‌کند. شیارها و فرم‌های مختلف روی غلتک می‌توانند فولاد را به تدریج به شکل محصول موردنظر تبدیل کنند.
برای مثال، در تولید یک مقطع خاص، ممکن است فولاد طی چندین مرحله از بین غلتک‌هایی با شکل‌های متفاوت عبور کند تا فرم نهایی ایجاد شود.
بنابراین طراحی غلتک مستقیماً با محصول نهایی ارتباط دارد.
نورد چگونه به تولید ورق فولادی کمک می‌کند؟
یکی از مهم‌ترین کاربردهای نورد، تولید انواع ورق فولادی است.
اسلب فولادی که از ریخته‌گری مداوم به دست آمده، ضخامت بسیار بیشتری از ورق نهایی دارد. برای تبدیل آن به ورق، باید ضخامت آن طی چند مرحله کاهش پیدا کند.
در نورد گرم، اسلب ابتدا گرم شده و سپس از میان مجموعه‌ای از غلتک‌ها عبور می‌کند. در هر مرحله ضخامت و ابعاد آن کنترل می‌شود.
در پایان می‌توان محصول را به شکل:

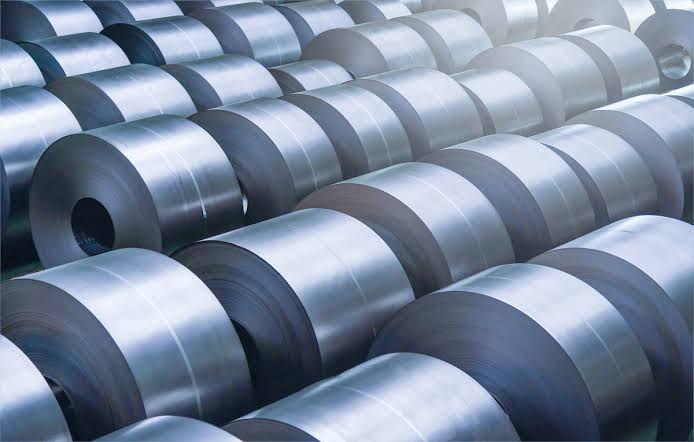

- کلاف فولادی
- ورق برش‌خورده
- ورق با ابعاد مشخص
تولید کرد.
اگر محصول نیاز به دقت ابعادی و کیفیت سطح بالاتری داشته باشد، ممکن است مراحل نورد سرد و عملیات تکمیلی نیز انجام شود.
نقش نورد در تولید میلگرد
میلگرد نیز یکی از محصولات مهم خطوط نورد است.
برای تولید میلگرد، معمولاً بیلت فولادی پس از گرم شدن وارد خط نورد می‌شود. بیلت در چندین مرحله از میان غلتک‌ها عبور می‌کند و سطح مقطع آن به تدریج کاهش می‌یابد.
در مراحل مختلف، شکل مقطع تغییر می‌کند تا در نهایت میلگرد با قطر موردنظر تولید شود.
در میلگرد آجدار، طراحی غلتک‌ها علاوه بر تعیین قطر، در ایجاد الگوی آج نیز نقش دارد.
در پایان فرآیند، میلگرد می‌تواند به صورت شاخه‌های مشخص یا در برخی محصولات به شکل کلاف عرضه شود.
نورد چگونه تیرآهن و مقاطع فولادی تولید می‌کند؟
نورد فقط برای محصولات تخت نیست.
برای تولید محصولاتی مانند تیرآهن، نبشی و ناودانی نیز از خطوط نورد استفاده می‌شود.
در این حالت، شکل‌دهی پیچیده‌تر است؛ زیرا محصول باید هم‌زمان در چند بخش به هندسه مشخصی برسد.
برای مثال، تیرآهن دارای جان و بال است و شکل نهایی آن باید با دقت کنترل شود.
در خطوط نورد مقاطع، فولاد در چند مرحله از غلتک‌های مختلف عبور می‌کند و هر مرحله بخشی از شکل نهایی را ایجاد می‌کند.
به همین دلیل، ترتیب پاس‌های نورد و طراحی غلتک‌ها اهمیت زیادی دارد.
چرا نورد در صنعت فولاد اهمیت دارد؟
اگر فولاد تولیدشده پس از ریخته‌گری را مستقیماً به بازار عرضه کنیم، بسیاری از کاربردهای صنعتی امکان‌پذیر نخواهد بود.
نورد باعث می‌شود ماده اولیه فولادی به محصولی با:
- ابعاد مشخص
- ضخامت کنترل‌شده
- شکل هندسی مناسب
- خواص مکانیکی موردنظر
- قابلیت استفاده در فرآیندهای بعدی
تبدیل شود.
در واقع، نورد یکی از حلقه‌های اصلی اتصال تولید فولاد خام به مصرف صنعتی فولاد است.
آیا نورد فقط باعث تغییر شکل فولاد می‌شود؟
خیر.
اگرچه وظیفه اصلی نورد شکل‌دهی و کاهش ابعاد است، اما شرایط فرآیند می‌تواند بر ساختار و خواص فولاد نیز تأثیر بگذارد.
دما، میزان تغییر شکل، سرعت نورد و نرخ خنک‌کاری می‌توانند روی ریزساختار و در نتیجه خواص مکانیکی محصول اثر بگذارند.
به همین دلیل در کارخانه‌های مدرن، نورد صرفاً یک عملیات مکانیکی ساده نیست؛ بلکه بخشی از فرآیند مهندسی خواص و کیفیت محصول فولادی محسوب می‌شود.
کنترل کیفیت در خطوط نورد چگونه انجام می‌شود؟
محصول نوردشده باید از نظر ابعادی و کیفی بررسی شود.
بسته به نوع محصول، مواردی مانند موارد زیر کنترل می‌شوند:
- ضخامت
- عرض
- قطر
- طول
- شکل مقطع
- تختی ورق
- کیفیت سطح
- عیوب ظاهری
- خواص مکانیکی
- ترکیب شیمیایی
در محصولات حساس، کنترل‌های دقیق‌تری نیز ممکن است انجام شود.
برای مثال، در ورق‌های مورد استفاده در صنایع مختلف، یکنواختی ضخامت و کیفیت سطح اهمیت زیادی دارد.
در مقاطع ساختمانی نیز کنترل ابعاد و خواص مکانیکی برای مطابقت محصول با مشخصات فنی ضروری است.
نورد چندمرحله‌ای چیست؟
در بسیاری از محصولات، یک بار عبور از بین غلتک‌ها برای رسیدن به ابعاد نهایی کافی نیست.
به همین دلیل فولاد از چندین پاس نورد عبور می‌کند.
در هر پاس، مقدار مشخصی تغییر شکل ایجاد می‌شود و سپس محصول وارد مرحله بعدی می‌شود.
این روش امکان کنترل بهتر فرآیند را فراهم می‌کند و به تولید محصولی با ابعاد و شکل یکنواخت کمک می‌کند.
تعداد پاس‌ها به عواملی مانند نوع محصول، ابعاد اولیه، ابعاد نهایی و طراحی خط نورد بستگی دارد.
نورد پیوسته چیست؟
در خطوط مدرن، فرآیند نورد می‌تواند به صورت پیوسته انجام شود.
در یک خط نورد پیوسته، ماده در مراحل مختلف بدون توقف‌های طولانی از مجموعه‌ای از قفسه‌های نورد عبور می‌کند.
این روش برای تولید انبوه محصولات فولادی اهمیت زیادی دارد و امکان کنترل دقیق‌تر سرعت، ضخامت و سایر پارامترهای فرآیند را فراهم می‌کند.
خطوط نورد پیوسته به‌خصوص در تولید ورق و محصولات تخت کاربرد گسترده‌ای دارند.
محصولات مهم تولیدشده با نورد
نورد در تولید طیف بسیار گسترده‌ای از محصولات فولادی استفاده می‌شود.
برخی از مهم‌ترین آنها عبارت‌اند از:
محصولات تخت
- ورق فولادی
- کلاف فولادی
- ورق گرم
- ورق سرد
محصولات طویل
- میلگرد
- مفتول
- ریل
- برخی مقاطع ساختمانی
مقاطع فولادی
- تیرآهن
- نبشی
- ناودانی
- مقاطع خاص
البته فرآیند تولید هرکدام از این محصولات با دیگری تفاوت دارد و طراحی خط نورد متناسب با محصول انجام می‌شود.
آیا هر محصول فولادی به نورد نیاز دارد؟
خیر.
نورد یکی از روش‌های شکل‌دهی فلزات است، اما تنها روش موجود نیست.
بسته به محصول و کاربرد، روش‌هایی مانند:
- ریخته‌گری
- آهنگری
- کشش
- اکستروژن
- شکل‌دهی ورق
- ماشین‌کاری
نیز ممکن است مورد استفاده قرار بگیرند.
حتی محصولی که با نورد تولید شده، ممکن است بعداً وارد یکی از این فرآیندها شود.
بنابراین نورد را باید بخشی از زنجیره تولید دانست، نه فرآیندی که برای تمام محصولات فولادی به یک شکل استفاده می‌شود.
نورد چه تفاوتی با آهنگری دارد؟
در نورد، فولاد معمولاً با عبور از میان غلتک‌ها به تدریج تغییر شکل پیدا می‌کند.
در آهنگری، شکل‌دهی عمدتاً با اعمال نیروی فشاری مستقیم توسط ابزارهایی مانند چکش یا قالب انجام می‌شود.
هر دو روش می‌توانند روی ساختار و خواص قطعه اثر بگذارند، اما کاربرد و فرآیند آنها یکسان نیست.
نورد بیشتر برای تولید محصولات طویل و تخت با مقاطع و ابعاد مشخص مناسب است، در حالی که آهنگری برای تولید قطعات خاص و مهندسی‌شده کاربرد زیادی دارد.
انتخاب نوع نورد به چه عواملی بستگی دارد؟
انتخاب روش نورد به یک عامل محدود نیست.
مواردی مانند:
- نوع فولاد
- ترکیب شیمیایی
- ابعاد ماده اولیه
- محصول نهایی
- ضخامت یا قطر موردنظر
- دقت ابعادی موردنیاز
- کیفیت سطح
- خواص مکانیکی موردنظر
- ظرفیت تولید
- تجهیزات موجود در کارخانه
در تعیین فرآیند مناسب نقش دارند.
برای مثال، فرآیندی که برای تولید ورق ساختمانی مناسب است الزاماً همان فرآیندی نیست که برای تولید ورق دقیق مورد استفاده در یک قطعه صنعتی انتخاب می‌شود.
جمع‌بندی
نورد فولاد یکی از مهم‌ترین فرآیندهای تبدیل فولاد نیمه‌نهایی به محصولات قابل‌استفاده است. در این فرآیند، فولاد از بین غلتک‌ها عبور کرده و تحت فشار، ضخامت، ابعاد یا شکل آن تغییر می‌کند.
نورد گرم برای تولید طیف گسترده‌ای از محصولات مانند ورق گرم، میلگرد و مقاطع فولادی کاربرد دارد و نورد سرد بیشتر برای دستیابی به دقت ابعادی و کیفیت سطح بالاتر در محصولاتی مانند ورق استفاده می‌شود.
اهمیت نورد فقط در تغییر شکل فولاد خلاصه نمی‌شود. کنترل دما، میزان تغییر شکل، سرعت و خنک‌کاری می‌تواند بر ریزساختار و خواص نهایی محصول نیز تأثیر بگذارد. به همین دلیل، کیفیت یک محصول نوردشده حاصل مجموعه‌ای از عوامل فنی است که از انتخاب ماده اولیه تا کنترل نهایی محصول ادامه پیدا می‌کند.
